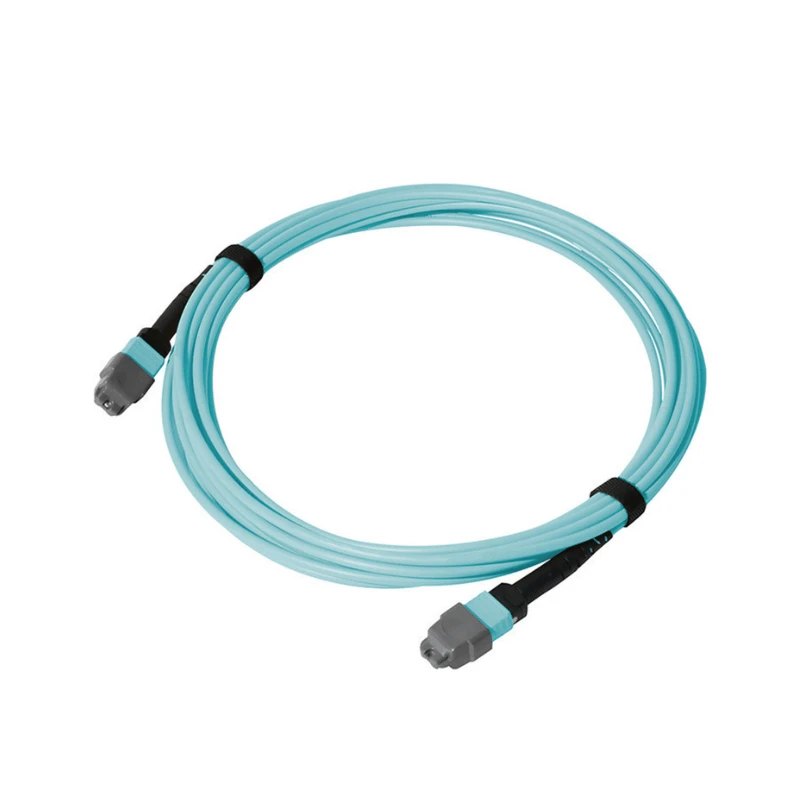

MTP Geri Döngü Kablosu, bir MTP/MPO arayüzü üzerinden tanımlı bir optik dönüş yolu sağlayan, fabrikada-birleştirilmiş bir çoklu-fiber optik düzenektir. Aktarılan optik kanalları, alıcı-verici doğrulaması, anahtar-bağlantı noktası testi, ekipman teşhisi ve optik test prosedürleri için aynı arayüz içindeki belirlenmiş alma kanallarına geri yönlendirir.
Teknik Özellikler
|
Parametre |
Şartname |
|
Ürün Tipi |
MTP Geri Döngü Kablosu |
|
Bağlayıcı Türü |
MTP® / MPO |
|
Konektör Cinsiyeti |
MTP® Erkek (kılavuz pimli) / Dişi (kılavuz pimsiz) |
|
Elyaf Sayısı |
8/12/16/24 Lifler |
|
Elyaf Tipi |
Çoklu mod: OM3 / OM4 / OM5; Tek-mod: OS2 |
|
Konektör Cilası |
Fiber konfigürasyonuna göre PC / UPC / APC |
|
Fiber Haritalama |
Standart veya Müşterinin-Belirttiği Tx-ile-Rx Eşlemesi |
|
Polarite |
Uygulanabildiği yerde Tip A / Tip B / Tip C |
|
Ekleme Kaybı |
Standart Kayıp: 0,70 dB'ye eşit veya daha az; Düşük Kayıp: 0,35 dB'den az veya eşit |
|
İade Kaybı |
Elyaf türüne, cilaya ve seçilen performans derecesine göre |
|
zayıflama |
Standart: 0 dB; Özel zayıflama mevcut |
|
Dalga Boyu Testi |
Çoklu mod: 850/1300 nm; Tek-mod: 1310 / 1550 nm |
|
Ceket Seçenekleri |
PVC / LSZH / OFNR / OFNP, konfigürasyona göre |
|
Çalışma Sıcaklığı |
-20 dereceden +70 dereceye kadar |
|
Standartlar / Uyumluluk |
IEC 61754-7; TIA-604-5; RoHS; ULAŞMAK |
MTP Geri Döngü Kablo Arayüzü Yapılandırması
Hedef test arayüzüne göre MTP geridöngüsünü belirtin. Arayüz, konnektör çiftleşmesi, kanal eşleme ve optik test koşulu temel alınarak gerekli konfigürasyon üretimden önce onaylanmalıdır.
Fiber Sayısını Arayüzle Eşleştirin:Test edilen arayüzün aktif optik kanallarına ve konnektör konfigürasyonuna göre fiber sayısını seçin.
Fiber Türünü Optik Arayüzle Eşleştirin:Fiber türünü hedef alıcı-verici, ekipman veya test donanımı için belirtilen optik modla eşleştirin.
MTP/MPO Konektör Cinsiyetini Doğrulayın:Gerekli konnektör cinsiyetini eşleştirme arayüzünden onaylayın; erkek konnektörler sabitlenirken dişi konnektörler sabitlenmez.
Tx-ile-Rx Eşlemesini onaylayın:Özellikle uygulamaya özel test yapılandırmaları için, sipariş vermeden önce gerekli Tx--Rx kanalı ilişkisini-doğrulayın.
Optik Test Durumunu Kontrol Edin:Testin doğrudan mı yoksa zayıflatılmış geri döngü gerektirip gerektirmediğini doğrulayın ve uygun olduğu yerde gerekli alma-gücü koşulunu belirtin.
Tx-ile-Rx Fiber Eşlemesi
Geridöngü konfigürasyonu yalnızca fiber sayısıyla değil aynı zamanda iletilen kanalların amaçlanan alma kanallarına nasıl döndürüldüğüyle de tanımlanır.
Standart Haritalama
Standart yapılandırmalar, belirtilen MTP/MPO arayüzü için onaylanmış fiber{0}}konumu ilişkisini takip eder.
Özel Eşleme
Müşteri-tanımlı Tx--Rx arası yönlendirme, fiber-konum diyagramından, bağlantı noktası haritasından veya ekipman spesifikasyonundan incelenebilir.
Haritalama Doğrulaması
Dahili yönlendirme, sevkıyattan önce onaylanmış üretim haritasına göre kontrol edilir.
Kontrollü Geri Döngü Testi için Zayıflama
Doğrudan Geri Döngü:Doğrudan geri döngü, elde edilen alım gücü test gereksinimini karşıladığında iletilen sinyali kasıtlı olarak ek bir zayıflama olmadan geri döndürür.
Zayıflatılmış Geri Döngü:Zayıflatılmış bir konfigürasyon, testin daha düşük alım gücü gerektirmesi durumunda belirli bir ek optik kayba neden olur.
Zayıflatma Şartnamesi:Optik konfigürasyonun üretimden önce onaylanabilmesi için gerekli zayıflamayı veya hedef alıcı koşulunu belirtin.
Fabrika Doğrulaması
MTP geridöngü düzenekleri, gönderilmeden önce, konektör geometrisini, uç-yüz durumunu, optik performansı ve tanımlanmış Tx--Rx yönlendirmesini kapsayan onaylanmış üretim spesifikasyonuna göre kontrol edilir.
Bağlayıcı ve Uç-Yüz Denetimi:3D interferometre incelemesi, fiber yüksekliği, tepe noktası ofseti ve eğrilik yarıçapı dahil olmak üzere MTP/MPO konektör geometrisini kontrol etmek için kullanılırken, konektörün uç yüzeyleri kirlenme ve görünür kusurlar açısından incelenir.
Optik ve Haritalama Doğrulaması:Her bir düzenek, belirtilen konfigürasyona ve test dalga boyuna göre ekleme kaybı ve geri dönüş kaybı açısından ayrı ayrı test edilirken, tanımlanmış Tx-ila-Rx yönlendirmesi, onaylanmış üretim eşlemesi ile kontrol edilir.
Test Kayıtları:Ürün kalifikasyonu ve gelen muayene için geçerli optik test verileri ve muayene sonuçları da dahil olmak üzere, bireysel düzenekler için serileştirilmiş test kayıtları sağlanabilir.
Özel MTP Geri Döngü Yapılandırması
Özel MTP geridöngü kabloları, müşterinin ekipmanına veya test ekipmanı gereksinimlerine göre yapılandırılır.
Arayüz Referansı
Gerekli bağlayıcı ve montaj konfigürasyonunun üretimden önce incelenebilmesi için hedef ekipmanı, alıcı-vericiyi veya test{0}}fikstür arayüzünü sağlayın.
Haritalama Referansı
Standart-olmayan geridöngüler için bir bağlantı noktası haritası, fiber-konum diyagramı veya Tx-Rx'e-kablolama spesifikasyonu sağlayın.
Optik Gereksinim
Kontrollü optik güç test spesifikasyonunun bir parçası olduğunda gerekli zayıflamayı veya hedef alıcı koşulunu sağlayın.
Üretim Referansı
Teklif ve üretim için gerekli kablo uzunluğunu, miktarını, tanımlamasını ve paketleme gereksinimlerini sağlayın.
Uygulamaya özel yapılandırmalar için DIMI, üretim spesifikasyonunun talep edilen montaja göre doğrulanabilmesi için sağlanan arayüzü, eşlemeyi ve test gereksinimlerini üretimden önce inceler.
SSS
S: MTP geridöngü kablosu ile MTP ana hat kablosu arasındaki fark nedir?
C: Bir MTP ana kablo, iki ağ arayüzü arasında çoklu-fiber bir bağlantı sağlarken, bir MTP geridöngü kablosu, tek bir arayüzü test etmek için dahili bir optik dönüş yolu oluşturur.
S: Bir MTP geridöngü kablosu farklı alıcı-verici yapılandırmalarıyla kullanılabilir mi?
C: Mutlaka değil. Farklı alıcı-verici arayüzleri, farklı konnektör konfigürasyonları, aktif fiber konumları, kanal atamaları ve optik koşullar gerektirebilir; bu nedenle geridöngü, test edilen spesifik arayüzle eşleştirilmelidir.
S: Doğru fiber sayısına sahip bir MTP geridönüşü neden hala bağlantı noktası testinde başarısız olabiliyor?
C: Fiber sayımı tek başına optik dönüş yolunu tanımlamaz. Yanlış bir Tx---Rx ilişkisi, bağlayıcı yapılandırması veya test koşulu, fiber sayısı eşleşse bile başarısız sonuca neden olabilir.
S: MTP geridöngü testi sırasında beklenmeyen optik kayba ne sebep olabilir?
C: Beklenmeyen kayıp, konnektör ucunun-yüzeyinin kirlenmesinden, konnektör geometrisinden, fiber hasarından, konfigürasyon uyumsuzluğundan veya ölçüm koşullarından kaynaklanabilir. Ölçülen kayıp beklenen aralığın dışında olduğunda test dalga boyu ve ölçüm kurulumu da kontrol edilmelidir.
S: Toplu sipariş vermeden önce MTP geridöngü kablosu örneği sipariş edebilir miyim?
C: Evet. Mühendislik numuneleri ve ilk deneme siparişleri, gerekli konfigürasyona bağlı olarak standart toplu Minimum Sipariş Adedi'nden daha düşük miktarlarda düzenlenebilir.
S: Standart MTP geridöngü kablo yapılandırmaları için tipik teslim süresi nedir?
C: Standart yapılandırmalar genellikle 3-7 iş günü içinde tamamlanabilir. Nihai üretim programı, sipariş miktarına ve-standart dışı gereksinimlere göre onaylanır.
S: DIMI, MTP geridöngü kabloları için test raporları sağlayabilir mi?
C: Evet. Ürün kalifikasyonu ve gelen muayene için geçerli ekleme kaybı, geri dönüş kaybı ve muayene verileriyle birlikte bireysel montajlar için serileştirilmiş test kayıtları sağlanabilir.
S: MTP geri döngü kabloları için MOQ nedir?
C: Standart toplu MOQ stil başına 500 adettir, mühendislik örnekleri ve ilk deneme siparişleri ise gerekli konfigürasyona bağlı olarak daha düşük miktarlarda düzenlenebilir.
